Vztah mezi průměrem potrubí, průtokem, průtokem, tlakem

Za prvé, průtok = průtok × vnitřní průměr potrubí × vnitřní průměr potrubí ×π÷ 4; takže průtok a průtok mohou v podstatě zjistit další parametr tím, že jeden zná.

Ale pokud jsou známy průměr potrubí D a tlak uvnitř potrubí P, lze vypočítat průtok?

Odpověď zní: zatím nemůžete najít průtok a průtok tekutiny v potrubí. Představte si, že na konci potrubí je ventil, a když je zavřený, je v potrubí tlak P a průtok v potrubí je nulový.

Průtok v trubici tedy není určen tlakem v trubici, ale sestupným sklonem tlaku v trubici podél cesty. Nezapomeňte tedy uvést délku potrubí a jaký je tlakový rozdíl na obou koncích potrubí, abyste zjistili průtok a průtok potrubí.

Pokud je vztah mezi tlakem a průtokem v potrubí z hlediska kvalitativní analýzy přímo úměrný, to znamená, že čím větší tlak, tím větší průtok. Průtok se rovná průtoku krát úsek. Pro jakýkoli úsek potrubí přichází tlak pouze z jednoho konce, to znamená, že směr tlaku je jednosměrný, a když je uzavřen na výstupu ve směru tlaku (ventil je uzavřen), tekutina v potrubí je v zakázaném stavu. Jakmile je výstup otevřený, jeho průtok je určen tlakem v potrubí.

Pro kvantitativní analýzu je možné instalovat manometr, průtokoměr nebo měřit průtokovou kapacitu pomocí hydraulických modelových experimentů. Pro průtok tlakovým potrubím jej lze získat také výpočtem a kroky výpočtu jsou následující:

1. Vypočítejte měrný odpor S potrubí. Pokud se jedná o starou litinovou trubku nebo starou ocelovou trubku, můžete použít Shevelevův vzorec pro výpočet měrného odporu potrubí s=0,001736/d^5,3 nebo použít s=10,3n2/d^5,33 pro výpočet, případně zkontrolovat příslušnou tabulku;

2. Určete rozdíl dopravní výšky H=P/(ρg) mezi dvěma konci potrubí. Pokud existuje horizontální pokles h (to znamená, že počáteční konec potrubí je o h výše než konec), pak H=P/(ρg) h

Ve vzorci: H: v m; P: je tlakový rozdíl na obou koncích potrubí (ne tlak na určitém úseku), P je v Pa;

3. Vypočítejte průtok Q: Q = (H/sL)^(1/2)

4, průtok V=4Q/(3,1416 * d^2)

Kde: Q —— průtok, v m^3/s;

H —— Rozdíl mezi vodní výškou na začátku a na konci potrubí vm;

L —— délka od začátku do konce trubky vm.

Poznámka: Horní řádek je rychlost proudění

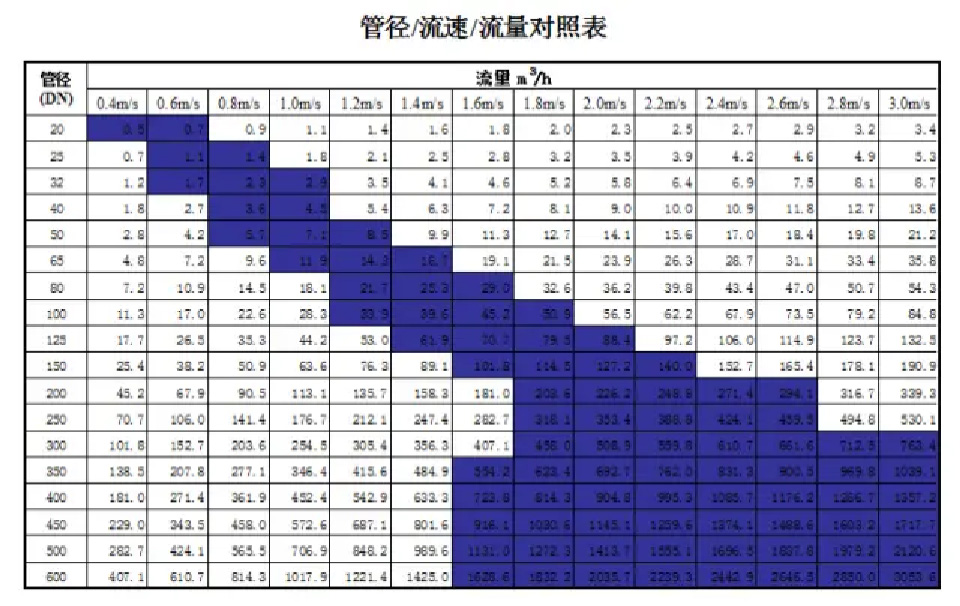

Velký kus dat uprostřed výše uvedené tabulky je provoz

V levém řádku je jmenovitý průměr vodovodního potrubí

Otázka: "Který si mám vybrat s tolika průtoky?"

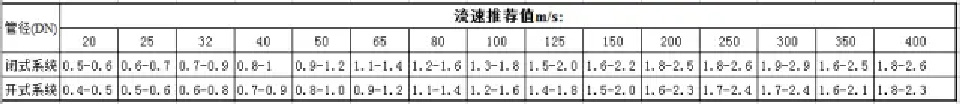

Nespěchejte... Podívejte se na tabulku níže (je rozdíl mezi otevřeným a uzavřeným systémem)
