4cestný průvodce T: PPH, PPN a PVDF křížové fitinky, specifikace a výběr pro průmyslové potrubí

Technik pokovovací linky popsal problém úhledně: hlavní distribuční sběrač vede podél stěny a čtyři kapky postřiku potřebují přivést ze stejného místa, dvě doleva a dvě doprava, ve stejné výšce. Tento uzel můžete postavit ze dvou T a spojky, zdvojením svarů a míst netěsnosti, nebo to můžete udělat pomocí jedné tvarovky: 4cestného T-kusu, prodávaného také jako stejné křížové nebo čtyřcestné tvarovky, odbočné tvarovky ve tvaru plus, jejíž čtyři otvory stejné velikosti umožňují křížení dvou linií a větvení v jediném taveném spoji.

Pro kupující potrubí PPH, PPN a PVDF je krátká odpověď tato: správně specifikovaný stejný počet příčných řezů spojů, šetří čas na instalaci a udržuje symetrický tok větví, ale také koncentruje čtyři svary a čtyři potenciální chyby v jednom uzlu. Přizpůsobte správně materiál, tlakovou třídu a metodu svařování a je to nejhezčí dostupné řešení pro odvětví. Zde je návod, jak přesně to udělat.

Co přesně je 4cestné tričko?

Čtyřcestné odpaliště je tvarovka ve tvaru kříže se čtyřmi výstupy: osa s přímým průchodem plus druhý pár větví pod úhlem 90 stupňů. Když všechny čtyři otvory sdílejí stejný průměr, jedná se o stejný kříž; je-li jedna nebo více větví menší, stává se redukčním křížem. V rostlinné slovní zásobě termíny cross tee, four-way fitting a equal cross popisují stejné tělo.

Funkčně se jedná o odpaliště s druhou větví. Standardní odpaliště vám poskytuje jeden vzlet z hlavní; kříž vám dává dva protilehlé starty ve stejném uzlu, což je důležité všude tam, kde se tok musí rozdělit symetricky nebo kde se dvě rozvody musí křížit bez vertikálního stohování armatur. Určete jeden, když potřebujete:

  • Distribuční potrubí přivádí spreje, kapátka nebo vzorkovací potrubí na obě strany hlavního vedení.
  • Dvě procesní linie se kříží ve stejné výšce, což šetří kolena a vertikální prostor.
  • Symetrické rozdělení toku do dvou paralelních procesních sledů.
  • Odvzdušňovací, vypouštěcí nebo přístrojové vzlety na obou stranách běhu.

Armatury odboček jsou součástí širší logiky dopravy, spojování a ovládání médií; náš přehled o hlavní funkce plastových potrubních tvarovek pokrývá ten větší obrázek.

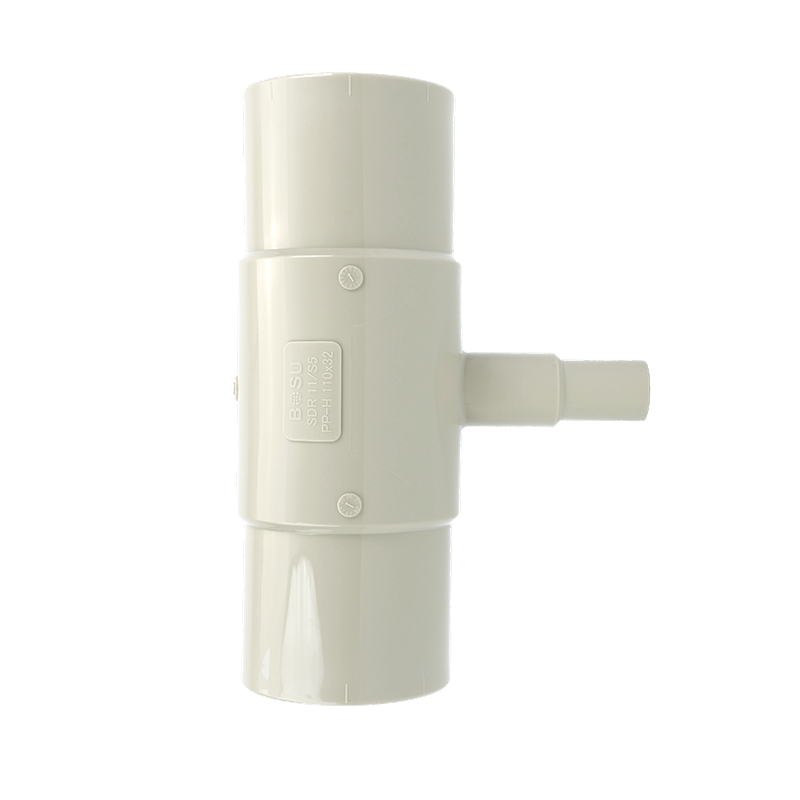

4cestné odpaliště vs. standardní odpaliště: Kde se vyplatí čtvrtý vývod

Kříž lze vždy nahradit odpališti na papíře. Ve fázi nákupu a instalace vypadají kompromisy takto:

Klíčové rozdíly mezi 4cestným T-kusem (rovný kříž) a standardním rovným T-kusem ve svařovaném plastovém potrubním systému
Bod srovnání Standardní stejné tričko 4cestné tričko (stejný kříž)
Otvory Tři: běh plus jedna 90° větev Čtyři: běh plus dvě protilehlé 90° větve
Tavené spoje na uzel tři Čtyři
Krmení dvou protilehlých větví Dvě odpaliště plus spojka nebo cívka Jedna tvarovka, jedna svarová sekvence
Body úniku v uzlu Více kloubů ke sledování Méně spojů v jednom kompaktním těle
Přirozená role Jednoduché jednotlivé vzlety Rozdělovače, křížení a symetrické dělení

Pracovní pravidlo z instalační praxe: zvolte kříž, když obě větve nesou skutečnou povinnost. Pokud je druhý vývod možná teprve v budoucnu, nasaďte odpaliště a nechte to jednoduché, nebo vezměte křížek a uzavřete náhradní vývod nátrubkovým uzávěrem ze stejného materiálu a třídy.

Výběr materiálu: β-PPH, PPN a PVDF

Výběr materiálu rozhoduje jak o chemické kompatibilitě, tak o rozpočtu. Tři termoplasty za tímto programem se při provozu chovají velmi odlišně:

  • β-PPH (beta-nukleovaný polypropylenový homopolymer): tahoun pro chemické procesy a průmyslovou vodu. Betanukleace zjemňuje krystalovou strukturu pro lepší rázovou houževnatost a dlouhodobé tlakové chování než standardní PP-H, se širokou odolností vůči kyselinám, zásadám a solným roztokům při teplotách média běžně až do asi 95 °C, s výhradou snížení.
  • PPN: přírodní typ polypropylenu s podobně širokou chemickou odolností; řada potrubí je uváděna do 6 MPa, což je důležité, když hlavní vedení běží ve vyšší třídě.
  • PVDF: fluoropolymer pro vysoce čistou a agresivní chemii, včetně halogenů, silných kyselin a ultračisté vody, s teplotní schopností výrazně vyšší než polypropylen. Jeho přirozeným domovem je polovodičový mokrý proces, farmaceutický a jemný chemický provoz.

Těsnění patří do stejného rozhodnutí: spoje typu spojky v těchto řadách jsou nabízeny s elastomery EPDM nebo FPM, takže těsnění pojmenujte společně s materiálem těla spíše než jako dodatečný nápad. Pro všeobecné použití v chemických závodech a úpravnách vody je výchozí volbou PPH rovný kříž ze série socket-fusion 1,6 MPa:

β-PPH Equal Cross Socket Fusion Fitting 1.6 MPa β-PPH Equal Cross Socket Fusion Fitting 1,6 MPa Pro všeobecné použití v chemických provozech a úpravnách vody je výchozí volbou tento stejnosměrný kříženec PPH z řady 1,6 MPa zásuvkových spojů. Možnosti těsnění EPDM nebo FPM na spojení spojů umožňují specifikovat elastomer spolu s materiálem tělesa. Zobrazit produkt →

Přejděte na PVDF, když linka přenáší oxidační médium, běží horká nebo vyžaduje čistotu, a potvrďte sériovou klasifikaci podle vašich skutečných podmínek procesu.

Jmenovité hodnoty tlaku a snížení teploty

Tlakové třídy jsou uvedeny pro vodu o teplotě 20 °C. Série tvarovek v tomto programu jsou uvedeny na 1,0 MPa a 1,6 MPa, přičemž katalog trubek se rozšiřuje na vyšší třídy v PPN a PVDF. Pamatujte, že systém je tak silný, jak silný je jeho nejslabší prvek: pokud má potrubí jmenovitý tlak 1,6 MPa a kříž 1,0 MPa, uzel nastaví strop.

PPH potrubí PPH armatury PPN potrubí Kování PPN PVDF trubka PVDF kování 1,6 MPa 1,6 MPa 6,0 MPa 1,6 MPa 6,0 MPa 1,6 MPa 0 2 4 6 MPa
Série potrubí (nejvyšší uvedená třída) Série kování (nejvyšší uvedená třída)
Nejvyšší tlaková třída na produktovou řadu, jak je uvedena v katalogu výrobce.

Teplota pak snižuje kapacitu. Jako plánovací údaj, systémy PP-H dodávají zhruba 60 procent jmenovitého tlaku při 60 °C a asi polovinu při 80 °C; přesné faktory závisí na jakosti a standardu pryskyřice, takže níže uvedenou křivku považujte za orientační a potvrďte konečné hodnoty podle tabulek dodavatele.

1.00 0.72 0.60 0.50 0.40 1.0 0.8 0.6 0.4 20 40 60 80 100 Střední teplota (°C) Relativní tlakový faktor
Faktor snížení PP-H (orientační)
Orientační snížení výkonu oproti hodnocení 20 °C; potvrdit podle platné normy a údajů dodavatele.

Většině překvapení zde zabrání dva zvyky: kupujte trubky, armatury a ventily jako jeden sladěný systém, spíše než směšujte série s různou logikou hodnocení, a nechte si sepsat tabulku tlak-teplota, než podepíšete jakoukoli linku, která běží za tepla.

Způsoby spojování a svářečská disciplína

Kříž se spojuje jako jakákoli armatura ze série: tavné tavné hrdlo pro malé a střední průměry nebo krátké a prodloužené hrdlové styly tupého svaru, pro které jsou určité série dimenzovány, s přírubovými adaptéry a spoji vyhrazenými pro body, které vyžadují údržbu. Čtyři svary sbíhající se na jednom uzlu zvyšují sázky, takže práci sekvenujte:

  1. Konce trubek uřízněte do čtverce, odstraňte otřepy a zkontrolujte ovalitu, než se cokoliv zahřeje.
  2. Nasucho nasaďte celý uzel a označte orientaci všech čtyř nohou; jakmile hrdlo vychladne, nelze armaturou otáčet.
  3. Tepelná trubice a tvarovka na správné matrici při specifikované teplotě ohřívače (kolem 260 °C pro systémy PP) a respektujte doby ohřevu a chlazení pro daný průměr.
  4. Spojte se bez kroucení a poté ověřte, že příčná rovina sedí správně v obou osách, než spoj ztuhne.
  5. Samostatně podepřete každou nohu a před tlakovou zkouškou nechte uzel úplně vychladnout.
β-PPH Equal Cross Short Butt-Weld Fitting Tvarovka β-PPH Equal Cross Short-Weld Tento kříž spojený s krátkým nebo prodlouženým hrdlovým tupým svarem spojuje čtyři svary dohromady v jednom uzlu. Pečlivé pořadí prací a pozornost k vyšší tuhosti kování pomáhá řídit tepelný pohyb a umístění podpory. Zobrazit produkt →

Sledujte také tuhost: uzel je tužší než trubka kolem něj, takže počítejte s tepelným pohybem v nohách a umístěte podpěry blízko armatury namísto zavěšení sběračů nebo ventilů z odbočky.

Rovná se nebo zmenšuje: Velikost kříže

Stejný kříž udržuje všechny čtyři otvory na průměru běhu a aritmetiku průtoku jednoduchou. Redukční kříž smršťuje jeden pár větví uvnitř stejného tělesa, čímž vám ušetří samostatnou redukci přivařenou do T-kusu, což je výhodné, když malé odběry napájejí dávkovací body nebo nástroje z větší hlavní sítě. Velikost větví pro rychlost, nejen pro pohodlí: příliš malé škrtí vzlet, příliš velké zvyšuje náklady a mrtvý objem.

β-PPH Reducing Cross Socket Fusion Fitting 1.6 MPa β-PPH Redukční křížová spojka Fusion Fitting 1,6 MPa Tento redukční kříž smršťuje jeden pár větví v jediném tělese, aniž by se do T-kusu přivařila samostatná redukce. Vyhovuje malým vzletům napájejícím dávkovacím bodům nebo nástrojům z větší hlavní, s velikostí větví zvolenými pro rychlost. Zobrazit produkt →

Kombinace, které nejsou pokryty standardními redukčními kříži, jsou řešeny na pracovním stole: stejný kříž plus redukční přímka pokrývá zbytek a obě jsou položky skladového katalogu.

Kde 4 Way Tee získává své místo

  • Linky pokovování a povrchové úpravy, kde se stříkací a oplachové hlavice větví v obou směrech.
  • Skluznice pro přenos chemikálií se symetrickým přívodem a zpětným připojením.
  • Pračky a soupravy na úpravu vody rozvádějící proud do paralelních stupňů.
  • Polovodičové a farmaceutické vysoce čisté smyčky zabudované v PVDF.
  • Akvakulturní a mořské systémy posílající mořskou vodu do několika nádrží.

Společným rysem je bezkorozní provoz: plasty nesou agresivní média nebo média nasycená solí bez poruch obložení nebo rzi v uzlu a udržují kapalinu bez kovových nečistot v kritickém provozu.

Často kladené otázky

Je 4cestné odpaliště stejné jako cross?

Ano. Kříž, čtyřcestné kování, křížové odpaliště a čtyřcestné odpaliště popisují stejné tělo ve tvaru plus. Stejné znamená, že všechny čtyři otvory sdílejí jeden průměr; snížení znamená, že jedna nebo více větví jsou menší.

Lze nepoužívaný vývod uzavřít, aby armatura fungovala jako T-kus?

Ano. Zástrčka nátrubkové trubky ve stejné třídě materiálu a tlaku čistě uzavře náhradní odbočku, což je běžný způsob zabudování budoucího vzletu.

Jaký tlak může vydržet PPH rovný kříž?

Jmenovité hodnoty řady běží při 1,0 MPa a 1,6 MPa pro vodu o teplotě 20 °C, se stoupající teplotou klesají. Vždy dimenzujte uzel od komponenty s nejnižším hodnocením v běhu a použijte snížení teploty.

Jaký materiál vyhovuje mořské vodě nebo deionizované vodě?

Pro využití mořské vody a akvakultury nabízí β-PPH nejlepší rovnováhu mezi cenou a odolností. Pro deionizovanou nebo ultračistou vodu a pro horkou agresivní chemii specifikujte PVDF.

Jeden výrobce udržuje celý uzel sladěný: od roku 2008 vyrábí výrobní základna v Dongtai, Jiangsu směsi surovin, trubky a tvarovky β-PPH, PPN a PVDF a ventily k nim, s tlakovými třídami a styly svařování koordinovanými napříč celým sortimentem. Pošlete náčrt čáry nebo jednoduše průměry a tlakovou třídu, kterou potřebujete, a tým potvrdí správný stejný nebo redukční kříž pro váš systém prostřednictvím kontaktní stránka .
