Proč jsou pomocné materiály pro potrubní systémy kritické?

V průmyslových potrubních systémech, Řada pomocných materiálů nejsou volitelné příslušenství, ale základní komponenty, které zajišťují integritu těsnění systému, stabilitu a dlouhodobou spolehlivost. Od těsnění přírub a flexibilních konektorů až po potrubní svorky, trysky a mechanické armatury tyto pomocné materiály přímo ovlivňují tlakovou kapacitu potrubí, kompatibilitu s médii a cykly údržby. Podle údajů z technické praxe přibližně 80 % případů netěsnosti potrubí pochází z nesprávného výběru pomocného materiálu nebo nesprávné instalace spíše než defekty v samotném materiálu hlavního potrubí. Proto je vědecká konfigurace řady pomocných materiálů primárním krokem k zajištění bezpečného provozu průmyslových potrubních systémů v chemickém zpracování, úpravě vody, farmaceutické výrobě a souvisejících aplikacích.

Řada těsnění přírub: První linie obrany pro těsnící systémy

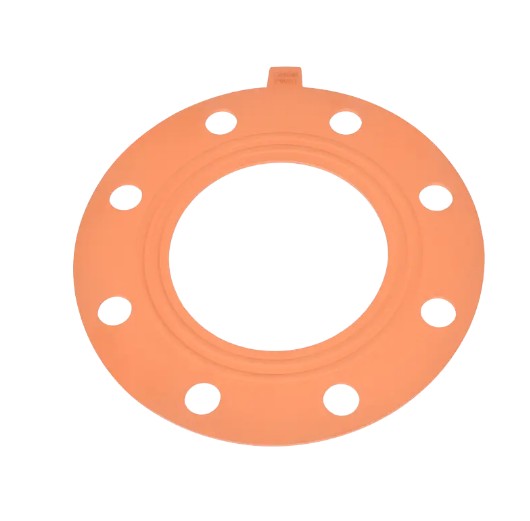

Přírubová těsnění jsou kritickými těsnicími prvky na spojích potrubí, které zabraňují úniku média. V závislosti na materiálovém složení a provozních podmínkách patří mezi běžné typy přírubových těsnění EPDM (etylen propylen dienový monomer), FPM (fluorkarbonová pryž) a EPDM PTFE kompozitní těsnění, z nichž každé je vhodné pro různé teplotní rozsahy a chemická prostředí.

Porovnání výkonu hlavních materiálů těsnění

Systém specifikace a základy výběru

Systém specifikací přírubového těsnění se řídí normami jmenovitého průměru (DN), včetně běžných specifikací DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , pokrývající různé aplikace od nízkého po vysoký tlak. Výběr by se měl zaměřit na následující tři rozměry:

• Kompatibilita médií: Při dopravě silných kyselin nebo zásad jsou preferována PTFE kompozitní těsnění; pro standardní vodní systémy lze ke snížení nákladů použít těsnění EPDM.
• Přizpůsobení teploty a tlaku: Když provozní teplota překročí 150 °C nebo tlak překročí PN16, je třeba zvolit FPM nebo spirálově vinutá kovová těsnění, aby se zabránilo stárnutí a selhání pryže.
• Konfigurace čela příruby: Příruby se zvýšeným čelem (RF) vyhovují plochým těsněním, zatímco příruby typu samec a samice (MFM) vyžadují těsnění s vodicím kroužkem, aby se zabránilo nesprávnému vyrovnání při instalaci.

Řada flexibilních konektorů: Klíčové komponenty pro pohlcování vibrací a tepelného posunu

Mezi čerpacím zařízením a potrubními systémy slouží pružné spojky kritické funkci absorbování mechanických vibrací a kompenzace tepelné roztažnosti a smršťování. Přírubové flexibilní konektory PPH (Polypropylene Homopolymer) se díky své vynikající chemické odolnosti staly standardními konfiguracemi pro chemické potrubní systémy.

Aplikační rozdíly mezi soustřednými a excentrickými flexibilními konektory

Soustředné přírubové ohebné spojky jsou vhodné pro přímé spoje stejných průměrů potrubí, účinně absorbují axiální posuv 10-15mm . Excentrické redukční přírubové flexibilní spojky se naproti tomu používají pro přechody mezi různými průměry trubek, s běžnými specifikacemi jako např. D40×32, D50×32, D50×40, D63×32, D63×40 , zachování flexibilní funkce vyrovnávací paměti při dosažení přechodů průměrů.

Technické výhody flexibilních konektorů PPH

• Odolnost proti chemické korozi: Materiál PPH vydrží většinu chemických médií v rozmezí pH 1-14, vhodný pro moření, galvanické pokovování, čištění odpadních vod a další vysoce korozivní prostředí.
• Teplotní výkon: Trvalá provozní teplota až 100 °C, s krátkodobou tolerancí až 110 °C, splňující obecné požadavky na přepravu horkých kapalin v průmyslu.
• Mechanická pevnost: Pevnost v tahu 25MPa a mez kluzu 22MPa, zajišťující žádné prasknutí nebo deformaci při hydrostatickém testování při 1,5násobku jmenovitého tlaku.
• Životnost: Za standardních provozních podmínek jsou flexibilní konektory PPH navrženy na životnost přesahující 50 let, což výrazně snižuje frekvenci údržby systému.

Řada svorek a mechanických armatur: Základní podpora pro upevnění potrubí a údržbu zařízení

Trubkové objímky jsou nepostradatelnými upevňovacími prvky při instalaci potrubí, slouží k omezení posunu potrubí, rovnoměrnému rozložení podpěrných sil a zabránění kolísání potrubí způsobenému nárazem tekutiny. Trubkové objímky PPH sdílejí stejnou chemickou odolnost jako samotné tělo potrubí, čímž se vyhýbá problémům s elektrochemickou korozí, které se běžně vyskytují u kovových objímek.

Specifikace objímky potrubí a nosnost

Řada objímek na trubky pokrývá celý rozsah průměrů od DN15 (D20) až DN50 (D63) , vyznačující se nacvakávací nebo šroubovou utahovací konstrukcí. Vezmeme-li jako příklad trubkovou objímku DN32, její standardní nosnost není menší než 500 N , schopné odolat dynamickým nárazovým silám generovaným, když rychlost vnitřního proudění tekutiny dosáhne 4,5 m/s. Ve scénářích paralelní instalace vícevrstvého potrubí se doporučuje strategie vrstveného uspořádání se zachováním vzdálenosti mezi vrstvami ≥150 mm pro usnadnění údržby.

Funkční hodnota mechanických armatur

Tahová madla a kování řady závěsů se primárně používají pro otevírací mechanismy na krytech zařízení a krytech kontrolních otvorů. Závěsy pro vysokou zátěž, vyrobené z PP vyztuženého skelnými vlákny, nabízejí nosnost jedné jednotky 80-120 kg , vhodné pro často otevřené/uzavírané aplikace, jako jsou velká filtrační zařízení a šachty reaktorů. Malé panty jsou vhodné pro scénáře s nízkou zátěží, jako jsou přístrojové krabice a ovládací skříně, se standardním roztečím montážních otvorů 25 mm × 40 mm , kompatibilní se standardními rozměry výřezu plechu.

Řada spirálových trysek: Základní prvky pro efektivní přenos a distribuci hmoty

Spirálové trysky přeměňují kapalinu na postřiky s dutým kuželem nebo plným kuželem prostřednictvím jedinečné spirálové vodicí struktury, široce používané v čištění plynů, chlazení, protipožárních sprinklerových systémech a chemických reakčních věžích. Jejich nejvýraznější vlastností je výjimečná schopnost proti ucpání , s průměry průtokových kanálů až do 3násobku průměru výstupu trysky, díky čemuž jsou vhodné pro cirkulační vodní systémy obsahující suspendované částice.

Systém technických parametrů pro spirálové trysky

Shoda materiálu trysky a provozního stavu

Tělesa spirálových trysek jsou obvykle vyrobena z PPH nebo polypropylenu vyztuženého skelnými vlákny, s keramickými nebo nerezovými vložkami 316L pro jádro trysky. V systémech odsiřování spalin (FGD), kde dosahuje obsah pevných látek v kalu 15%-20% , musí být vybrány plnoprůtokové spirálové trysky bez redukovaného průměru, které zajistí minimální průměr průchodu ≥15 mm. V polovodičových systémech s ultračistou vodou jsou vyžadovány trysky PTFE, aby se zajistilo, že obsah extrahovatelných iontů zůstane nižší než 0,1 ppb .

Řada Colored Fittings: Praktická řešení pro správu identifikace a vizualizaci systému

Barevné potrubní tvarovky používají různé barvy k rozlišení typů médií nebo procesních toků, což slouží jako účinný prostředek ke zlepšení účinnosti řízení potrubního systému. Ve velkých průmyslových instalacích může standardizované barevné kódování zkrátit dobu odezvy údržby 30%-40% a výrazně snížit riziko chybné operace.

Doporučené standardy průmyslového barevného kódování

• zelená: Procesní chladicí voda, systémy cirkulační vody
• modrá: Stlačený vzduch, přístrojové vzduchové systémy
• Žlutá: Dodávka chemikálií, potrubí pro kyselá a alkalická média
• červená: Protipožární voda, vysokoteplotní parní systémy
• Šedá/černá: Odvodnění, systémy čištění výfukových plynů
• Bílá/průhledná: Ultračistá voda, potravinářská média

Základním materiálem barevných tvarovek zůstává standardní PPH, s barvami začleněnými do povrchové vrstvy prostřednictvím koextruze nebo vstřikovacího lisování, typicky v tloušťce 0,5-1,0 mm , aniž by byla ovlivněna pevnost těla kování nebo chemická odolnost. Je třeba poznamenat, že v oblastech se silným venkovním UV zářením by měla být zvolena předsměs barev stabilizovaná proti UV záření, aby se zabránilo vyblednutí barvy, které by mohlo ohrozit účinnost identifikace.

Strategie systémové integrace a výběru

Výběr z Řada pomocných materiálů by neměly být vedeny izolovaně, ale navrženy v koordinaci s hlavním potrubním systémem. Níže jsou uvedeny osvědčené strategie výběru z inženýrské praxe:

Metoda analýzy celkových nákladů životního cyklu

Při porovnávání řešení pomocných materiálů by se pozornost neměla omezovat pouze na počáteční pořizovací náklady; měly by se vypočítat celkové náklady životního cyklu (LCC). Vezměme si jako příklad chemická potrubí DN50, ačkoli počáteční náklady na kompozitní těsnění EPDM PTFE jsou přibližně o 40 % vyšší než u standardních těsnění EPDM, ve vysoce korozivních provozních podmínkách se jejich cyklus výměny prodlužuje z 6 měsíců na více než 3 roky, což snižuje náklady na komplexní údržbu o více než 60 % .

Ověření matice kompatibility

Vytvoření matice kompatibility média a materiálu je kritickým krokem, jak se vyhnout chybám při výběru. Například při přepravě bělidla obsahujícího chlór (koncentrace chlornanu sodného > 10 %) podléhají těsnění EPDM rychlému stárnutí a praskání, což vyžaduje materiály PTFE nebo FPM. V systémech s horkou vodou nad 80 °C je rychlost nastavení komprese FPM (<15%) výrazně lepší než EPDM (>25%), což zajišťuje dlouhodobou spolehlivost těsnění.

Standardizace a optimalizace zásob

Doporučuje se standardizovat specifikace pomocných materiálů na čtyři základní průměry — DN15, DN25, DN50, DN100 —pokrývá více než 80 % aplikačních scénářů. Snížením rozmanitosti specifikací lze snížit náklady na zásoby náhradních dílů 35%-50% při zkrácení doby mobilizace materiálu při mimořádných opravách. Pro nestandardní požadavky za zvláštních provozních podmínek je vhodné vyhradit a 10%-15% poměr přizpůsobení pro zajištění flexibility při návrhu systému.
